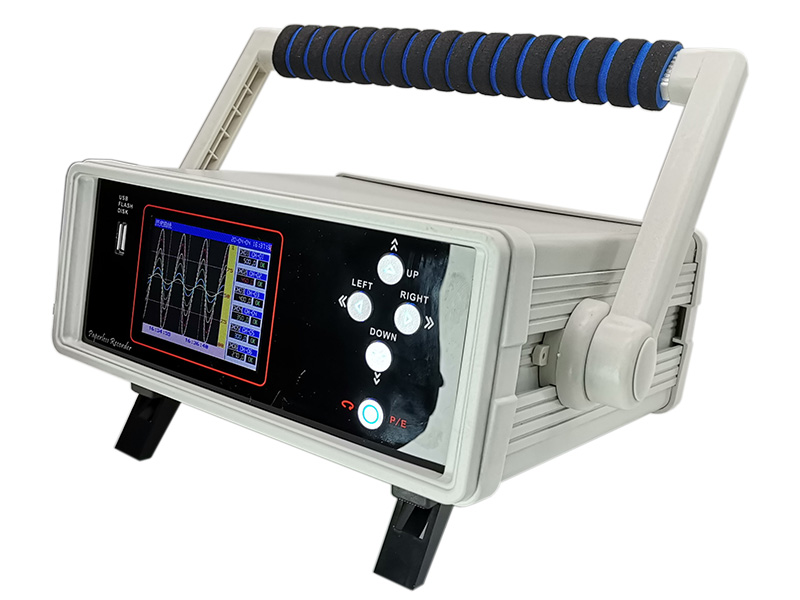

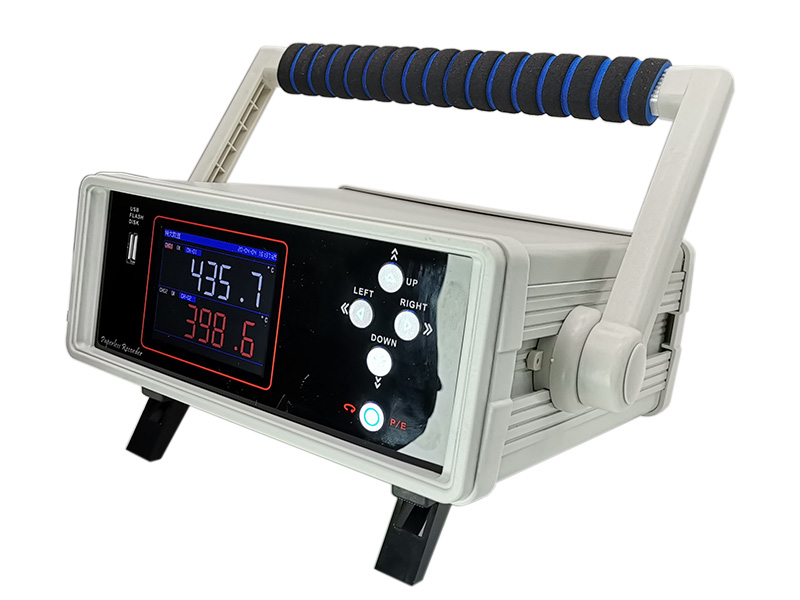

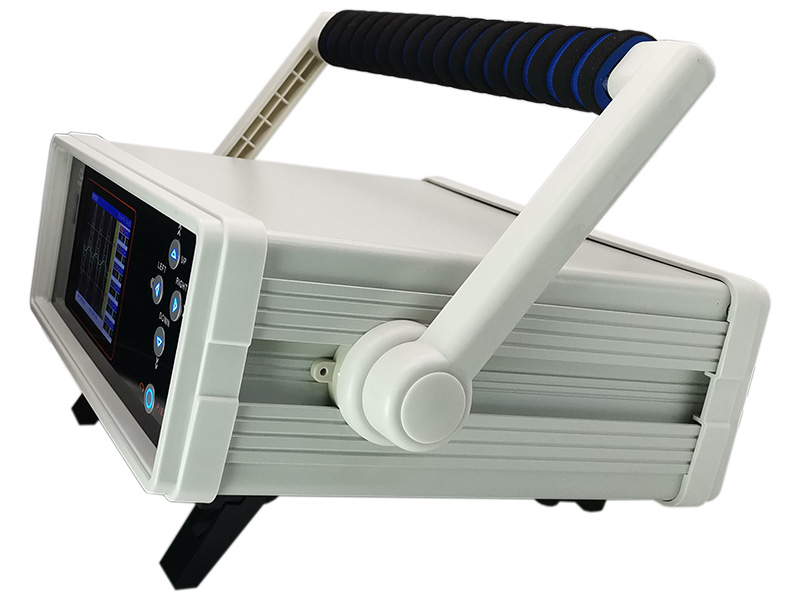

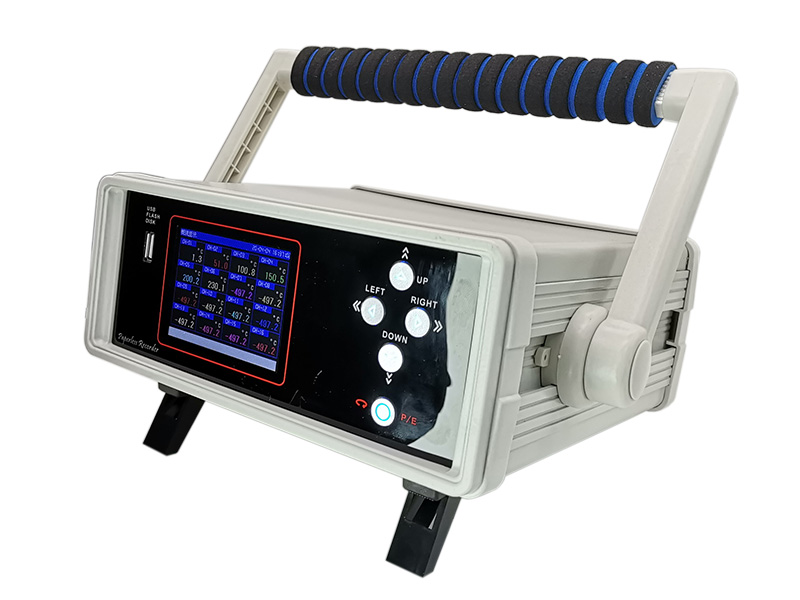

LD5200小型臺式無紙記錄儀
|
模擬特性 |
|
|
輸入信號類型 |
2 線性電壓信號：0~5V、1~5V、0~10V，標定量程范圍：-20000~20000。 2 線性電流信號：0~10mA（須外接500Ω精密電阻）、4~20mA（須外接250Ω精密電阻），標定量程范圍：-20000~20000。 2 熱電偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） 2 熱電阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) 2 其它線性電壓信號：0~20mV、0~60mV、0~100mV、0~500mV，標定量程范圍：-30000~30000。 2 可定制直流電壓電流輸出入（0 - 5A 和 0 - 200V），做為電流記錄儀電壓記錄儀。 |
|
最多通道數 |
16通道 |
|
精度 |
2 ±0.2%FS（熱電阻、線性電壓及線性電流）； 2 ±0.2%FS+2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時） |
|
采樣周期 |
1秒 |
|
溫漂系數 |
典型值：50PPM |
|
共模抑制比 |
典型值：85~110dB。 |
|
輸入阻抗 |
標準電壓輸入信號為500KΩ。 標準電流信號輸入為250Ω（4~20mA），或500Ω（0~10mA）。 其它信號輸入為大于20MΩ。 |
|
隔離 |
通道和地之間隔離電壓1000VAC，通道和通道之間隔離電壓400VAC。 |
|
熱電偶 |
信號內阻需小于1000Ω。冷端補償誤差：最大±2℃。 |
|
熱電阻 |
恒流源激勵，電流0.75mA。 采用三線制接線，每根引線電阻最大10Ω，并且阻值必須相同。 |
|
輸入異常處理 |
當熱電偶、熱電阻、1~5V線性電壓、4~20mA線性電流輸入出現斷線或短路時，測量值取最大值、最小值或保持不變，3種處理方式可供選擇。 |
|
電源參數 |
||
|
供電 |
交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：25VA。 |
|
|
絕緣強度 |
電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘； |
|
|
|
電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。 |
|
|
輸出特性 |
||
|
饋電輸出 |
24VDC、40mA。 |
|
|
報警輸出 |
最多8路，250VAC，3A繼電器常開常閉觸點。 |
|
|
其它特性 |
||
|
處理器 |
32位高性能、高集成度ARM處理器。 |
|
|
硬件看門狗 |
CPU內部集成，保證長期安全可靠運行。 |
|
|
實時時鐘 |
采用高穩定度硬件實時時鐘，時鐘精度為±5ppm，掉電后由鋰電池供電，電池有效時間大于30天。 |
|
|
數據保存 |
所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。 |
|
|
數據存儲 |
基本配置8MB。 |
|
|
通訊接口 |
光電隔離的RS-485通訊接口。 |
|
|
通訊協議 |
采用標準MODBUS-RTU通訊協議，可以與市面流行的HMI及DCS直接通訊。 |
|
|
以太網接口 |
采用以太網接口，并支持MODBUS TCP/IP以太網通訊協議，可以與市面流行的HMI及DCS直接通訊。 |
|
|
微型打印機接口 |
光電隔離的RS232通訊接口，波特率：9600bps，支持最大打印分辨率：240點每行 |
|
|
記錄時間 |
約等于：45（單位：天）÷通道數×記錄間隔 |
|
|
顯示 |
3.2英寸TFT液晶顯示屏 |
|
|
尺寸 |
外型尺寸 230mm×260mm×100mm
|
|
|
環境條件 |
工作：溫度(0~50)℃，相對濕度0%~85%(無結露) |
|
|
|
運輸和儲存：溫度(-20~60)℃，相對濕度0%~95%(無結露)；海拔高度：＜2000米。 |
|
- 采用3.2寸TFT彩色LCD，寬視角，高亮度，高對比度。
- 全中文菜單設計，畫面直觀，信息豐富，人機界面友好，易學易用，操作快捷。
- 采用貼片技術(SMT)，設計更加簡潔。
- 最多可實現16通道隔離，避免通道間的干擾，作為電壓記錄儀，可直接輸入0-200V直流電壓。
- 支持多種輸入類型，現場配置靈活方便。
- 熱電偶、熱電阻輸入采用非線性修正，測量精度高，穩定性好。
- 采用大容量存儲體，基本配置8MB，并支持TF卡擴展（可支持儀表數據自動轉存至TF卡），超長記錄時間。
儀表型號定義
|
基本型號 |
代號及說明 |
||||||||
|
LD5200 |
|
|
|
|
|
|
|
|
經濟小型臺式無紙記錄儀，230*260*100mm(長*寬*深) |
|
通道數 |
1 |
|
|
|
|
|
|
|
1通道 |
|
2 |
|
|
|
|
|
|
|
2通道 |
|
|
… |
|
|
|
|
|
|
|
…… |
|
|
16 |
|
|
|
|
|
|
|
16通道 |
|
|
報警輸出個數 |
N |
|
|
|
|
|
|
無報警輸出 |
|
|
1 |
|
|
|
|
|
|
1通道報警輸出 |
||
|
2 |
|
|
|
|
|
|
2通道報警輸出 |
||
|
… |
|
|
|
|
|
|
…… |
||
|
8 |
|
|
|
|
|
|
8通道報警輸出（200F最多只有2通道，并且不能再帶其他模塊） |
||
|
報警輸出類型 |
N |
|
|
|
|
|
無 |
||
|
R2A |
|
|
|
|
|
繼電器常開觸點輸出模塊（容量：30VDC/3A， 220VAC/3A） |
|||
|
R2B |
|
|
|
|
|
繼電器常閉觸點輸出模塊（容量：30VDC/3A， 220VAC/3A） |
|||
|
輔助輸出 |
N |
|
|
|
|
無 |
|||
|
T |
|
|
|
|
一路光電隔離的可編程線性電流變送輸出模塊 |
||||
|
U3 |
|
|
|
|
隔離的24V直流電壓輸出，最大電流40mA |
||||
|
通訊 |
N |
|
|
|
無 |
||||
|
S1 |
|
|
|
光電隔離RS485通訊模塊 |
|||||
|
S2 |
|
|
|
光電隔離RS232通訊模塊 |
|||||
|
G |
|
|
|
短信報警功能 |
|||||
|
P |
|
|
|
RS232打印功能 |
|||||
|
是否帶U盤 |
N |
|
|
無 |
|||||
|
U |
|
|
有帶U盤 |
||||||
|
輸入類型 |
N |
|
萬能輸入 |
||||||
|
I |
|
4 - 20mA輸入，內置250歐電阻，此時電壓測量無效 |
|||||||
|
X |
|
0 - 10mA輸入，內置500歐電阻，此時電壓測量無效 |
|||||||
|
供電電源電壓 |
N |
AC220V，50Hz |
|||||||
|
A |
AC110V，60Hz |
||||||||
例如：LD5208 –8–R1A-N-S1–U –N –N
儀表型號：LD5200小型臺式無紙記錄儀(通道隔離型) 報警輸出個數：8路常開報警輸出
通 道 數：8 通道 通訊功能： RS485通訊
帶U盤、不帶打印，供電電源電壓為AC220V，50Hz
