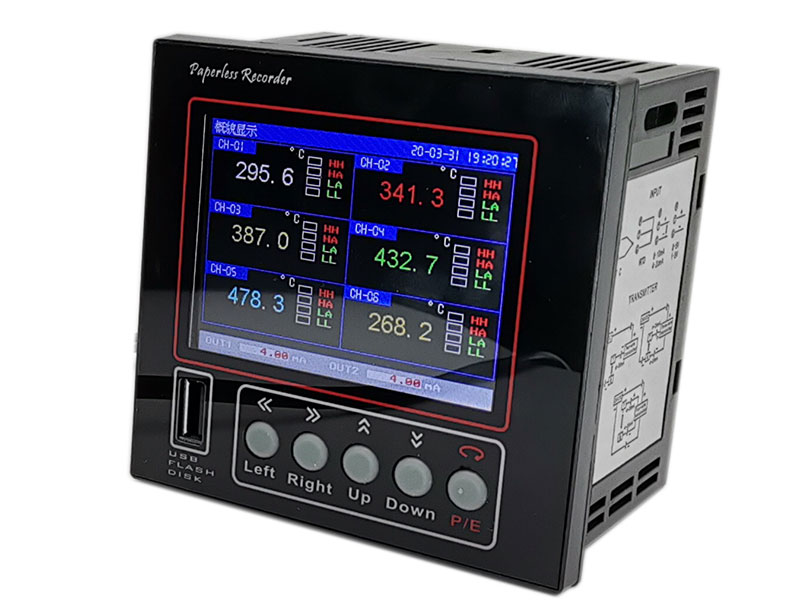

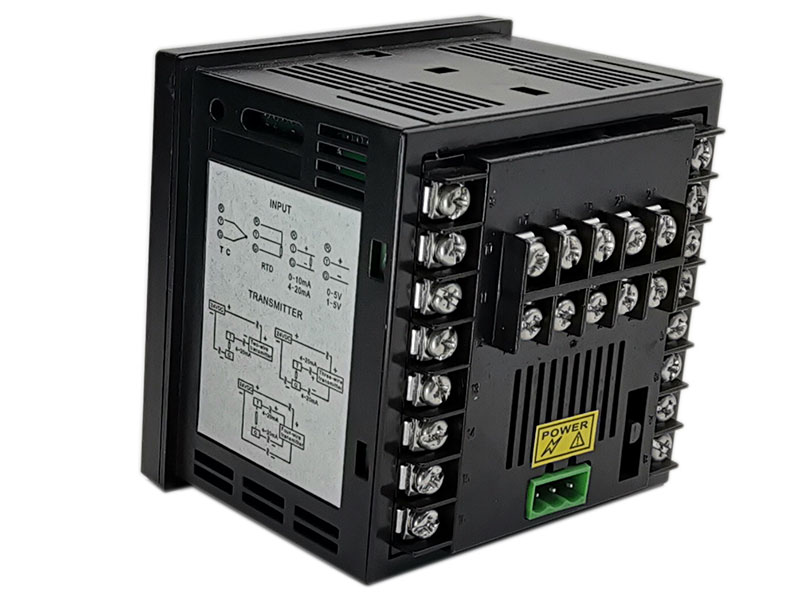

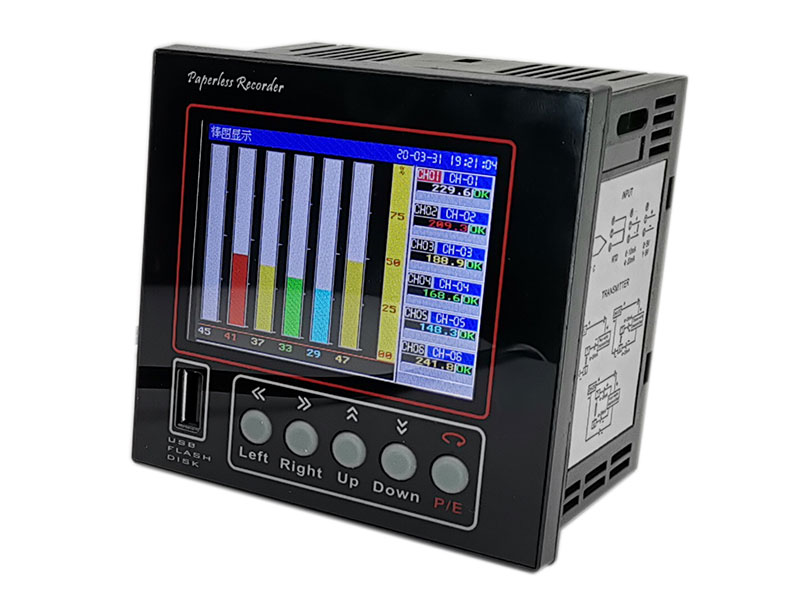

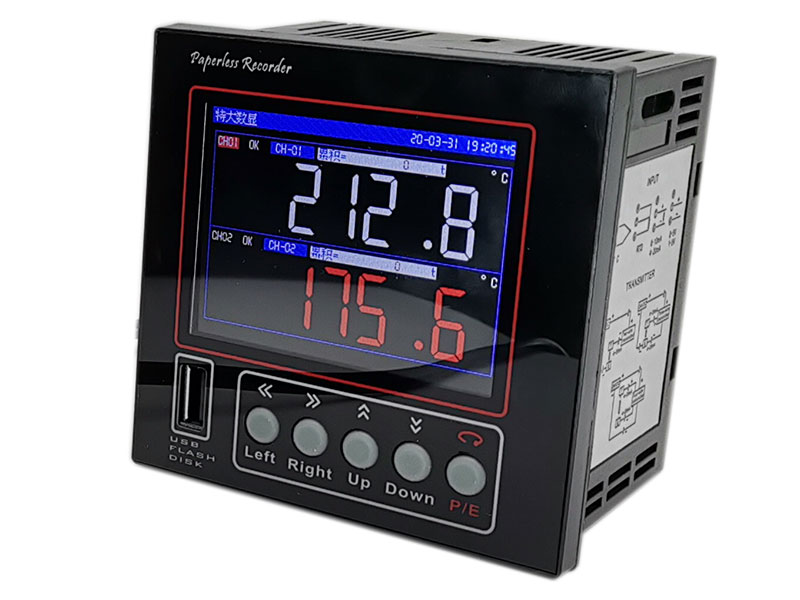

LD300A小型無紙記錄儀

    說明書下載:網盤提取碼:tphk

    模擬特性

    輸入信號類型

    線性電壓信號:0~5V、1~5V,標定量程范圍:-20000~20000。
    線性電流信號:0~10mA(須外接500Ω精密電阻)、4~20mA(須外接250Ω精密電阻),標定量程范圍:-20000~20000。

    熱電偶:K ( -50 ~ 1300 )、S ( -50 ~ 1700 )、T ( -200 ~ 350 ) 、E ( 0 ~ 800 )、J ( 0 ~ 1000 )、B ( 300 ~ 1800 )、N ( 0 ~ 1300 )、R-50~1700)、WRe5260~2300)、WRe3250~2300

    熱電阻:Cu50 ( -50 ~ 150 ) 、Pt100 ( -200 ~ 600 )、Cu100 ( -50 ~ 150 )

    其它線性電壓信號:0~20mV、0~60mV、0~100mV、0~500mV,標定量程范圍:-20000~20000。

    精度

    2級(熱電阻、線性電壓線性電流);

    0.2%FS±2.0(熱電偶輸入且采用儀表內部元件測溫補償冷端時)

    采樣周期

    小于1秒/通道。

    溫漂系數

    典型值:50PPM

    共模抑制比

    典型值:85~110dB。

    輸入阻抗

    標準電壓輸入信號為500KΩ。
    標準電流信號輸入為250Ω(4~20mA),或500Ω(0~10mA)。
    其它信號輸入為大于20MΩ。

    隔離

    通道和地之間隔離電壓1000VAC,通道和通道之間隔離電壓400VAC。

    熱電偶

    內阻不大于1000Ω。


    冷端補償誤差:最大±2。

    熱電阻

    恒流源激勵,電流1.5mA。
    采用三線制接線,每根引線電阻最大10Ω,并且阻值必須相同。

    輸入異常處理

    當熱電偶、熱電阻、1~5V線性電壓、4~20mA線性電流輸入出現斷線或短路時,測量值取最大值、最小值或保持不變,3種處理方式可供選擇。

    電源參數

    供電

    交流供電電壓:(100~240)VAC;頻率:(47~63)Hz;最大功耗:5VA。


    直流供電電壓:24VDC;最大功耗:5VA。(客戶須特別說明)

    絕緣強度

    電源對地絕緣強度大于1500 VAC,漏電流10mA,1分鐘;


    電源對外殼絕緣強度大于1500 VAC,漏電流10mA,1分鐘。


    輸出特性

    饋電輸出

    24VDC、50mA。

    報警輸出

    最多2通道,250VAC,3A繼電器常開或常閉觸點。

    變送輸出

    最多2路共地4~20mA變送輸出。


    最大允許誤差:±0.2%;

    其它特性

    處理器

    32位高性能、高集成度ARM處理器。

    硬件看門狗

    CPU內部集成看門狗,保證長期安全可靠運行。

    實時時鐘

    采用高穩定度硬件實時時鐘,時鐘精度為±5ppm,掉電后由鋰電池供電,電池有效時間大于300天。

    數據保存

    所有數據保存在FLASH存儲器中,無需后備電池,確保所有歷史數據及組態參數不會(huì )因掉電而丟失。

    通訊接口

    光電隔離的RS-485通訊接口。

    通訊協議

    采用標準MODBUS-RTU通訊協議,可以與市面流行的HMI及DCS直接通訊。

    微型打印機接口

    光電隔離的RS232C通訊接口,波特率:9600bps,支持最大打印分辨率:240點每行

    記錄時間

    約等于:46.9(單位:天)÷通道數×記錄間隔

    顯示

    3.2英寸LCD

    重量

    小于0.5kg

    尺寸

    外型尺寸 96mm×96mm×70mm
    開孔尺寸 92mm×92mm

    安裝面板厚度

    大于1.0mm

    環境條件

    工作:溫度(0~50),相對濕度10%~85%(無結露)


    運輸和儲存:溫度(-20~60),相對濕度5%~95%(無結露)
    海拔高度:<2000米。


  • 采用3.2TFT彩色LCD,寬視角,高亮度,高對比度。
  • 中英文菜單設計,畫面直觀,信息豐富,人機界面友好,易學易用,操作快捷。
  • 采用貼片技術(SMT),設計更加簡潔。
  • 多通道輸入,通道間采用光電隔離,避免通道間的干擾。
  • 支持多種輸入類型,現場配置靈活方便。
  • 熱電偶、熱電阻輸入采用非線性修正,測量精度高,穩定性好。
  • 采用大容量存儲體,基本配置64MBit,超長記錄時間
  • 儀表型號定義


代碼及其說明

基本型號

3xx












300無紙記錄儀

通道數

01











一通道

02











二通道












06











六通道

外形

A










96*96mm(長*寬)

屏幕顏色

B









藍屏

G









彩屏

輔助輸出1(OUT1)

N








無輸出

R2A








常開報警輸出(容量:   30VDC/3A,220VAC/3A)

R2B








常閉報警輸出(容量:   30VDC/3A,220VAC/3A)

U3








隔離的24V直流電壓輸出,可供外部變送器等傳感器或其它電路使用,最大電流50mA

S1








光電隔離RS485通訊接口模塊(預留用于系統擴展)

T








光電隔離的可編程線性電流變送輸出模塊

輔助輸出2(OUT2)

N







無輸出

R2A







常開報警輸出(容量:   30VDC/3A,220VAC/3A)

R2B







常閉報警輸出(容量:   30VDC/3A,220VAC/3A)

U3







隔離的24V直流電壓輸出,可供外部變送器等傳感器或其它電路使用,最大電流100mA

P







RS232微型打印機接口功能,默認支持煒煌 A5 打印機(客戶如果自己配微型打印機,須確定型號)

T







光電隔離的可編程線性電流變送輸出模塊

通訊功能

N






無

S1






RS485通訊

U盤功能

N





無

U





帶U盤功能

流量積算功能

N




無

F




流量積算功能

圓圖顯示功能

N



無

C



圓圖顯示功能

頻率輸入功能

N


無

Q


一路 0 - 5KHz 頻率輸入

供電電源電壓

N

AC220V,50Hz

A

AC110V,60Hz

D

24DC

說明:選型中如果從參數“供電電源電壓”后面的參數都是“N”時,可不填寫。我公司是廈門無紙記錄儀廠家 選型不清楚歡迎電話咨詢!
